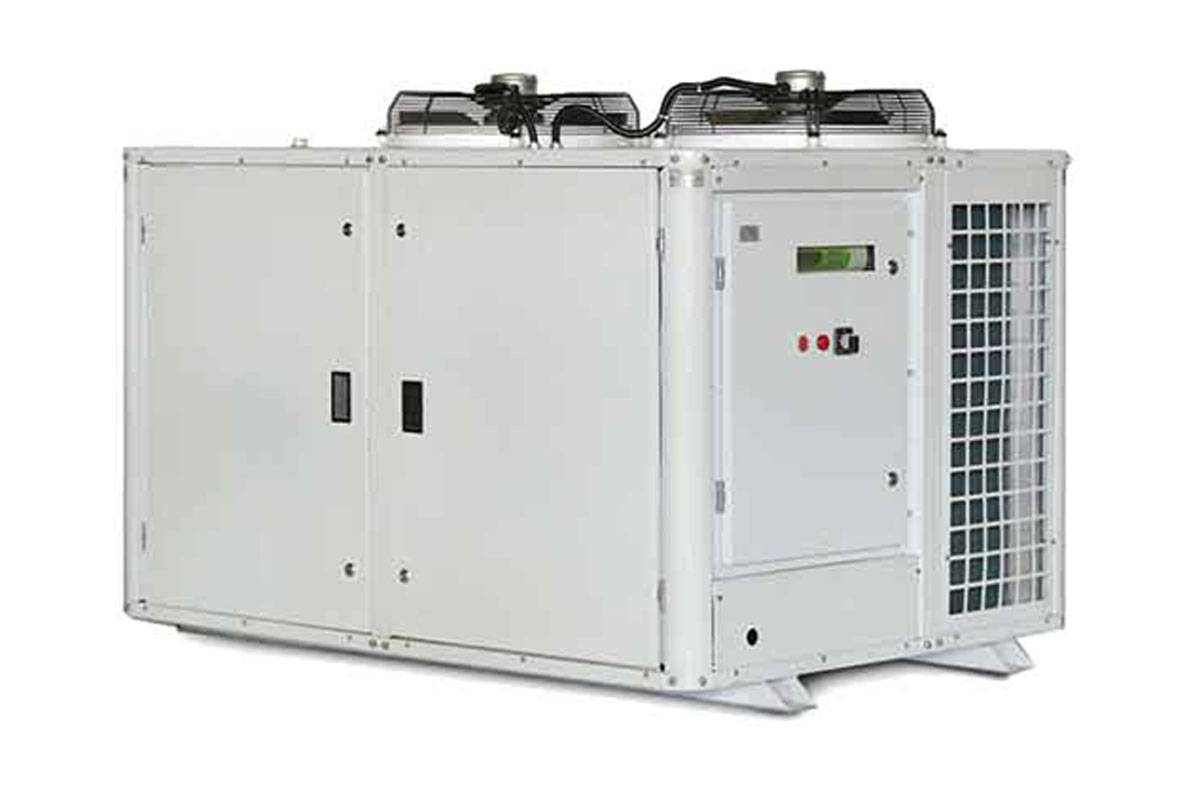

مینی چیلر یا چیلرهای کوچک یا چیلرهای آپارتمانی، یک سیستم تهویه مطبوع است که از نظر عملکرد شبیه سایر چیلرهاست. با این تفاوت اصلی که ظرفیت‌شان از چیلرها کمتر است و برای استفاده در مناطقی با فضای کوچک مناسب است. این چیلرها با حجم و جاگیری کمی دارند و صدای اندکی نیز از خود تولید می‌کنند. این دستگاه دارای پتانسیل کمتر از 15 تن تبرید (ظرفیت) بوده و برای مناطقی از قبیل واحدهای آپارتمانی، خانه‌های ویلایی، ساختمان‌ها و یا خانه باغ و حتی واحدهایی که می‌خواهند برای خود یک سیستم سرمایشی و گرمایشی مستقلی داشته باشند و مشکلات و دردسرهای مربوط به موتورخانه‌های مرکزی این مراکز را نداشته باشند، استفاده می‌شود.

این دستگاه‌ها که بر اساس پتانسیل و ظرفیت‌شان دارای یک یا چند مدار فرمان (کمپرسور اسکرال) می‌باشند. معمولا در تراس، بهار خواب و بالکن یا پشت بام نصب می‌شود. البته گاهی برای مصارف صنعتی نیز می‌توان از آنها استفاده نمود.

در سیکل‌های تبرید، عمل متراکم شدن چیلرهای تراکمی گاز، ابتدا توسط کمپرسور انجام می‌شود. این گاز پس از متراکم شدن به کندانسور وارد می‌شود و در آن قسمت توسط هوای محیط و یا آب موجود خنک می‌شود و به مایع تبدیل می‌شود. آبی که داخل کندانسورها را خنک کند، دمای پایین خود را از دست می‌دهد و با افزایش دما مواجه می‌شود که دیگر قابلیت استفاده را ندارد. از این رو این آب گرم شده وارد برج خنک کننده می‌شود و مجدد دمایش کاهش می‌یابد و باز برای خنک کردن کندانسور وارد چرخه می‌شود. این مایع از لوله‌های مویینی وارد خنک کننده اپراتور می‌شود. اپراتور در فشار کمتری قرار دارد و همین امر با عث می‌شود که کاهش فشار باعث تبخیر مایع گردد بنابراین مایع سرد کننده حرارت نهان را به خود می‌گیرد و بر روی خودش عمل تبخیر صورت می‌گیرد. این تبخیر از محیط خنک کننده، باعث بوجود آمدن برودت هوا در موادی که با بخش خنک کننده در ارتباط هستند، می‌شود. پس از آن گازی که حاصل از تبخیر است به سمت کمپرسور منتقل می‌شود و آن را به داخل ساختمان منتقل می‌کند و با جریان یافتن آب سرد در فن کویل‌ها، سرمایش مورد نظر هرقسمت از فضای داخل ساختمان را تامین کرده و این چرخه‌ی تبرید تراکمی به تناوب تکرار می‌شود.
هنگامی که بخار از جلوی مسیر کندانسور عبور می‌کند با سرعت بالایی به درون کندانسور مکیده می‌شود. در کندانسور بخار وارد شده به آب تبدیل می‌شود و اختلاف حجمی که بین بخار و آب بوجود می‌آید باعث ایجاد خلا در آن می‌شود. به عبارت دیگر می‌شود گفت که با عملیات متناوب تبخیر و تقطیر در این نوع چیلرها مبرد یا همان ماده واسطه در حال گردش، حرارت داخلی را از یک نقطه به نقطه‌ی دیگر ارسال می‌کند و این فرآیند به صورت یک سیکل در حال تکرار است.
تبخیر در قسمت اپراتور، اساس ایجاد تبرید در این نوع از چیلرهاست. در چیلرها متناسب با دمایی که می‌خواهیم، تبخیر با ماده واسطه (مبرد) انجام می‌گیرد و فشار مکشی چیلر یا همان بخش ساکشن بر اساس دمای مورد نیاز، نوع مبرد را تعیین می‌کند.

مزایای مینی چیلر 3 تن تبرید

‎‌دارای مصرف کم انرژی برق (دارای گرید A)
استفاده از شیر انبساط الکترونیکی
منبع انبساط با عایق مناسب
کارآیی خوب دستگاه در شهرها و مناطق گرم و مرطوب
بدنه اپراتور از جنس فولاد مقاومت بالا
حجم کم و سرو صدای تولید کم و بدون ارتعاش
مجهز به محافظ یخ زدگی آب و پیشگیری از آسیب‌های احتمالی
عایق بندی کامل بدنه جهت جلوگیری از اتلاف انرژی
مجهز به محافظ ولتاژ برق
بدلیل حذف کانال در مینی چیلر سرو صدای باد نیز حذف شده
مجهز به شیر آلات آب و برق و شیر رسیوری
مجهز به پمپ جهت هدایت آب گرم و آب سرد به فن کویل
جنس لوله‌های کندانسور از نوع مسی شیار دار

مشخصات فنی مینی چیلر 3 تن تبرید

کمپرسور

کمپرسور در هر یک از این دستگاه‌ها به کد ردیابی تجهیز هستند که توسط آن می‌توان جنس اصل را از تقلبی تشخیص داد. این کمپرسورها دارای درجه حفاظتی مجهز به هیتر کارتر مربوطه و شارژ گاز مبرد (واسطه)R22 ویا R407 می‌باشند.
(عواملی مانند شرایط روز، یا درخواست خریدار امکان تغییراتی در تجهیزات مینی چیلر فراهم می‌‌شود.)

کندانسور هوایی

این کندانسور دارای لوله‌های شیار دار مسی است چرا که در این جنس با حداکثر انتقال حرارت و راندمان مواجه هستیم. فین‌های بکار رفته در کندانسور از جنس آلومینیوم موجدار با تراکم بالایی FPI=14 هستند.

اپراتور

بدنه اپراتور از جنس فولاد مستحکم که در داخل لوله‌های مسی آن مایع کم فشار فریون و در فضای داخلی پوسته آب سرد در جریان است.
جداره بیرونی پوسته اپراتور و لوله‌های مسیر ساکشن نیزعایق بندی شده اند که این امر به منظور جلوگیری از اتلاف برودت انجام شده است.

فن و الکتروموتور

فن این نوع چیلر از نوع مکنده آکسیال با پره‌های آلومینیومی یا دمنده می‌باشد و با گارد مناسبی محافظت می‌شود.
فن و موتور الکتریکی به صورت مستقیم با هم اتصال دارند.

قطعات برق و تابلو برق

قابلیت اتصال به سیستم مدیریت داخلی ساختمان
تجهیز به قطع جریان برق در شرایط نامتقارن به هنگام کنترل و حفاظت از فاز برق

دارای کلید قطع و وصل اصلی

کابین تابلو از جنس ورق فولادی با پوشش رنگ الکترواستاتیک پودری
دارای کلید اتوماتیک برای قطع کردن جریان برق کمپرسور (این عمل از آسیب دیدن دستگاه و هزینه‌های اضافی جلوگیری می‌کند.)

کنترل کننده‌ها

دارای شیر اطمینان که میزان گاز و رطوبت موجود در مایع را نشان می‌دهد.
مجهز به سیستم آنتی فریز که از یخ زدن آب درون اپراتور دستگاه جلوگیری می‌کند.
مجهز به فیلتر خشک کننده جهت جذب رطوبت
مجهز به فیلتر مکش (ساکشن) جهت جذب ناخالصی
مجهز به کنترل فشار روغن برای هر کمپرسور به صورت جداگانه
مجهز به آنتی فریز، فلو سوییچ، و ترموستات جهت کنترل دمای آب
مجهز به شیر انبساط که قبل از ورود ماده واسطه (مبرد) باعث کاهش فشار آن شده و آن را برای تبخیر در دمای اپراتور تنظیم می‌کند.

سایر ویژگی‌ها:

بدنه اصلی دستگاه از جنس خوب و مستحکم ورق گالوانیزه که مقاوم در برابر ارتعاش است.
فرآیند تولید کاملا مبتنی بر تکنولوژی روز جهانی انجام می‌شود.
نحوه ساخت مونتاژ به دلیل پیچ و مهره‌ای با قابلیت مونتاژ و دمونتاژ است.
پوشش بدنه با رنگ پودر الکترواستاتیک پودری پلی‌استر
